产品关键词：

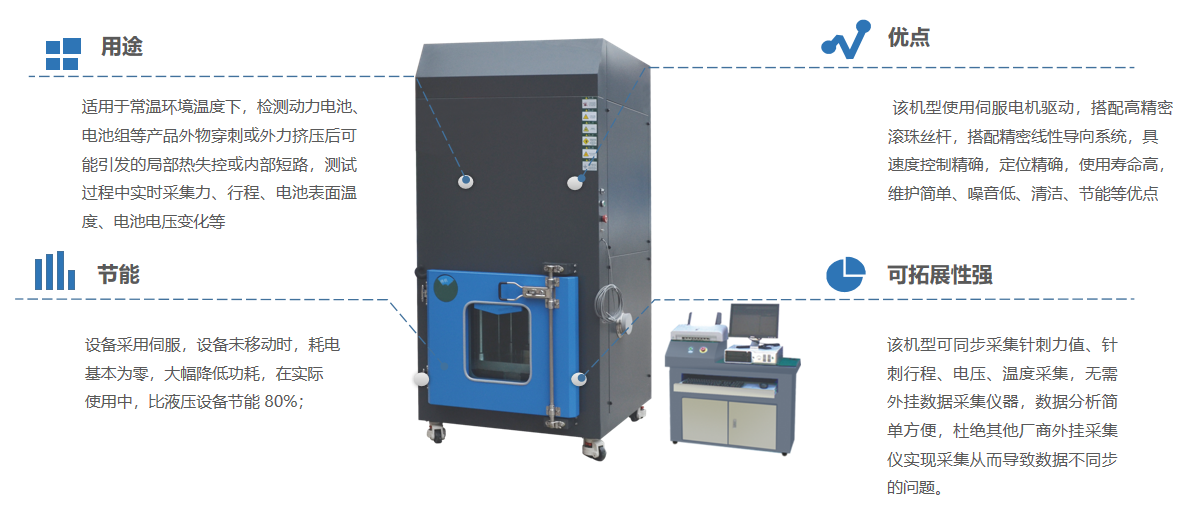

锂电池高精度针刺挤压一体试验机
所属分类：
电池安全测试设备
24小时电话：
产品详情
挤压试验按照如下步骤进行：
1.单体蓄电池安全性试验
.单体蓄电池按6.1.3方法充电。
.按下列条件进行试验：

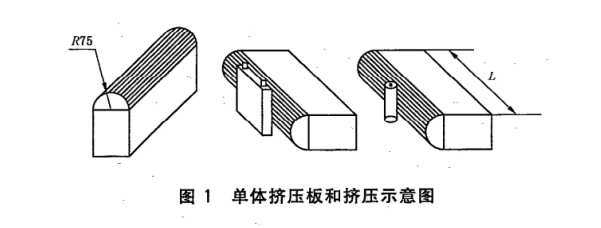

——挤压方向：垂直于蓄电池极板方向施压（参考图1所示）
——挤压板形式：半径75mm的半圆柱体，半圆柱体的长度（L）大于被挤压电池的尺寸；
——挤压速度：（5±1）mm/s；
——挤压程度：电压达到0V或变形量达到30%或挤压力达到200kN后停止挤压。
.观察1h。
2.蓄电池模块安全性试验
挤压试验按照如下步骤进行：
a. 蓄电池模块按6.1.4方法充电。
b. 按下列条件进行试验：
——挤压板形式：半径75mm的半圆柱体，半圆柱体的长度大于被挤压电池的尺寸，但不超过1m；
——挤压方向：与蓄电池模块在整车布局上**容易受到挤压的方向相同。如果**容易受到挤压的方向不可获得，

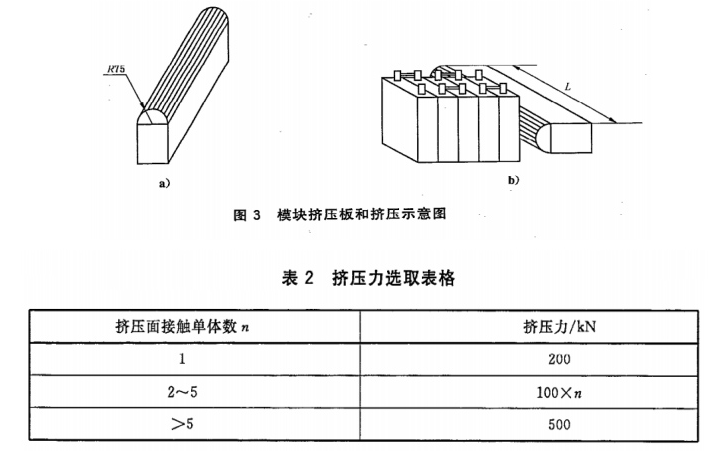

则垂直于单体蓄电池排列方向施压（参考图3所示）；
——挤压速度：（5±1）mm/s；
——挤压程度：蓄电池模块变形量达到30%或挤压力达到蓄电池模块重量的1000倍和表2所列数值中较大值；
——保持10min。
c. 观察1h。
二、针刺试验按照如下步骤进行：
.单体蓄电池按6.1.3方法充电；
.用Φ5m～Φ8mm的耐高温钢针（针尖的圆锥角度为45°～60°，针的表面光洁、无锈蚀、氧化层及油污），以（25±5）mm/s的速度，从垂直于蓄电池极板的方向贯穿，贯穿位置宜靠近所刺面的几何中心，钢针停留在蓄电池中；
.观察1h。
针刺试验按照如下步骤进行：
.蓄电池模块按6.1.4方法充电；

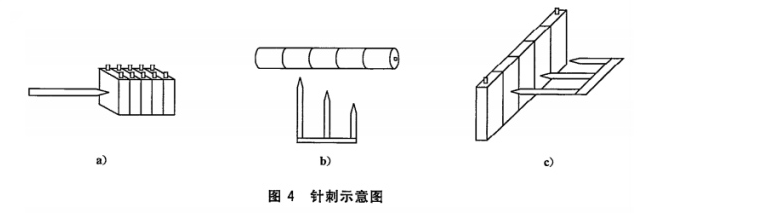

.用Φ6m～Φ10mm的耐高温钢针（针尖的圆锥角度为45°～60°，针的表面光洁、无锈蚀、氧化层及油污），以（25±5）mm/s的速度，从垂直于蓄电池极板的方向，依次贯穿到少3个单体蓄电池（钢针停留在蓄电池中，参考图4所示）；
.观察1h。
| 规格 | 型号 | CZ-DJY-L100kN | CZ-DJY-L200kN | CZ-DJY-L500kN |
| **大挤压力 | 10T(100kN) | 20T(200kN) | 50T(500kN) | |
| 样品尺寸 | W500mm×D500mm | W500mm×D500mm 可定制 | W500mm×D500mm 可定制 | |

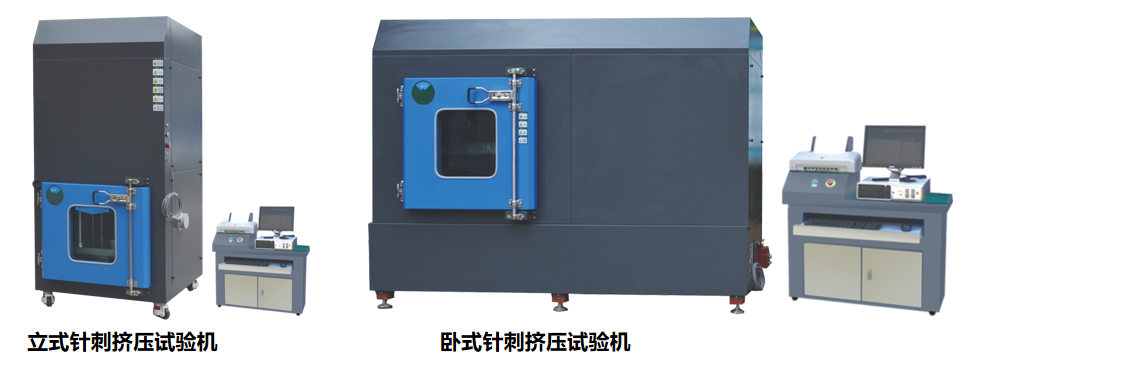

| 设备主体 | 立式/卧式 | |||
| 结构 | 主机+远程电脑控制操作台 | |||
| 箱体结构 | 外箱材质 | **加厚冷轧钢板静电喷涂 | ||
| 内箱材质 | 夹层加厚钢板+表层SUS304不锈钢 | |||
| 观察窗 | 钢化玻璃观察窗(350×400mm双层防爆玻璃) / 低压高亮LED照明 | |||
| 排风装置 | 强制排风装置 | |||
| 泄压装置 | 自动泄压口 | |||
| 主要技术 指标 | 行程 | 0-500mm 可定制 | ||
| 速度 | 1-500mm/min任意调节(可定制) | |||
| 力量精度误差 | ±0.4%满量程 / ±1%实测值 | |||
| 力量分辨率 | 1/50000 | |||
| 位移精度误差 | ±0.2%满量程 / ±1%实测值 | |||
| 位移分辨率 | 0.01mm | |||
| 控制软件 系统 | 控制方式 | 远程电脑+本地控制 | ||
| 试验条件 | 力值、行程、电压、温度均可独立参与控制，或组合控制 | |||
| 对比曲线 | 力值、位移、温度、电压、时间同步采集，五合一曲线显示 | |||
| 数据导出 | Access，Excel，txt | |||
| 采集系统（可定制） | 采集类型 | 电压 | 温度 | |
| 测试通道 | 2 CH | 4 CH | ||
| 测试范围 | 0-200V | 0-1300℃ | ||
| 测试精度 | ±0.1%FS | ±1℃ | ||
| 分辨率 | 0.01V | 0.1℃ | ||
| 数据采集频率 | ≥100Hz（标配） / 或≥1000Hz可定制 | |||
| 标准配置 | 主机、电脑、操作台、挤压夹具、专业控制软件、高清防爆摄像系统 | |||
| 选配 | 自动灭火系统 | |||
| 保护装置 | 短路保护、过载保护、安全门保护、限位保护、紧急停止 | |||
| 电源电压 | AC380V,50Hz,3.0kW | AC380V,50Hz,5.5kW | AC380V,50Hz,10.5kW | |
