产品关键词：
智能超声波探伤仪
所属分类：
超声波探伤仪
24小时电话：
产品详情
智能超声波探伤仪特点
即插即用 方波脉冲激励，优化的电声匹配更适合于较厚/较薄工件检测多种扫查器可广泛用于管道、平板、焊缝等（选配）集成化，便携化，适用钢结构的现场检测。连接显示器，数据直观清晰。
应用领域
产品广泛应用于压力容器，石油化工，航空航天，焊接，铁路，冶金，钢构，电力，锅炉，核工业， 船舶，飞机制造及汽车生产等领域。
一般说明
方 波 激 励 、 窄 带 过 滤 B/C，
5 条DAC曲线，符合JIS,APS标准实用
DGS
智能超声波探伤仪参数
支持WIFI
USB接口
12 核 Intel Cherry
Trail Z8350处理器
性能指标
检测范围 ：1.0~1000m
m声速 ：500~20000m/s 20个固定声速
显示延迟 ：10~1000mm
探头延迟 ：0~200us
自动校准 ：通过两个已知参考回波自动校准声速和探头延迟
线性误差 ：水平≤0.1% 垂直≤3%
动态范围 ：≥36dB
灵敏度余量 ：≥64dB 200mmФ2平底孔
外 型 尺 寸 ：7.5cm*2.5cm*0.8cm
重量：50g
工作环境 ：温度：-10℃~50℃ 湿度：5%～90%
发射脉冲
激励脉冲
方波脉冲50—200V，
脉冲宽度25ns-15us大
20KHz重复发射频率
脉冲发射重复频率PRF连续可调
接收系统
检测模式 ：脉冲回波/发射接收/透射
测量方式 ：峰值/边沿
增 益： 0~80dB
检波方式 ：正/负半波/RF/全波
频率带宽 ：0.1M-20M
显示
连接显示器
闸门/测值/报警
闸门：A/B两个独立闸门
测值显示 ：5个测值显示区，其中1个为主显示区，
可选择测值内容 ：SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBt B/dBrA/dBrB/SBA/DBA/PBA/LA/LB
报警：闸门独立逻辑报警，厚度测量阈值报警
存储
硬盘空间60G
通道参数 20组
A扫波形 2000组
厚度值 20万个，线性
波形录像 ：波形参考 4幅参考波形
输入输出
探头连接 C5
区域
时钟 实时显示日期时间
语言 中英文
单位 mm/inch
电源
电池：锂电池采用3.7V12000mAH电池可连续工作8个小时
输 入 ：100~240V/50~60Hz 输 出5VDC/2A
**
曲线冻结：有
特征指示标记：波前声程测量和波幅测量位置指示
CSC曲面校正 ：可根据探头角度、工件厚度和曲率直径对测值进行修正
锁定：各菜单可独立锁定从而避免系统相关参数调节；数据组亦可锁定避免数据误删除
屏幕保护：待机/文字/关机
当量曲线
DAC曲线 ：
可记录30标定点；自动增益；任意顺序标定；
标定/编辑两种修正方式；考虑了材料衰减和表面补偿因素；
5条增益可调评估曲线符合JIS和API标准
DGS曲线 ：
适用于大平底、平底孔、通孔三种参考类型，考虑了参考衰减、材料衰减和表面补偿因素，缺陷评估方式：当量大小/当量增益/百分比

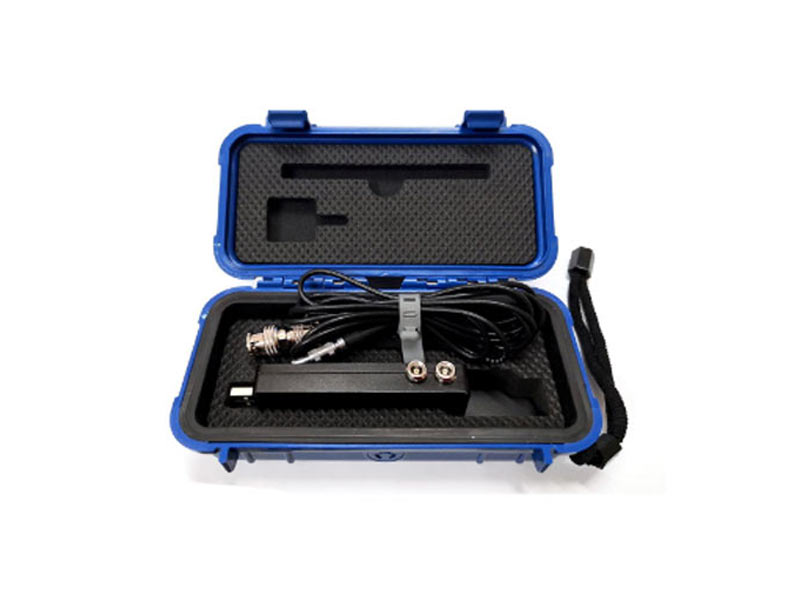

标配
主机 1台
说明书 1本
直/斜探头 1个
包装箱 1个
探头线1条
电池 1组
选配
160MHz采样频率
