MX-4RW电脑型金相显微镜概述：
MX-4RW电脑型金相显微镜为三目正置式金相显微镜，该机灵活的系统组合，**的成像性能，稳定的系统结构。各操作机构根据人机工程学设计，极大限度减轻操作者的使用疲劳，模块化的部件设计，可对系统功能进行自由组合。MX系列专业应用于工业检测及金相分析领域。
观察筒：宽视场铰链式三目观察筒，适用于4英寸平台配合使用。
反射照明器：单颗大功率5W白色LED照明，带斜照明机构。切换**斜照明时，可以使物体表面不同材质部分呈现立体图案，增加观察的对比度与视觉效果。
高性能物镜转换器：转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制，根据需求可配置不同孔位的转换器。
MX-4RW电脑型金相显微镜配置表：
标准配置 | |
部件 | 规格 |
光学系统 | 无限远色差校正光学系统 |
观察筒 | 30°倾斜，铰链三目观察筒，360°旋转；瞳距调节范围：54~75mm，单边视度调节：±5屈光度；两档分光比双目:三目=100：0或50：50 |
目镜 | 高眼点大视野平场目镜PL10X/22mm |
无限远长距平场消色差物镜 | LMPL 5X /0.15 DIC WD10.8mm |
LMPL 10X/0.3 DIC WD12.2mm | |
LMPL 20X/0.45 DIC WD4.0mm | |
LMPFL 50X/0.55 WD7.9mm | |
转换器 | 5孔内倾式转换器，带DIC插槽 |
调焦机构 | 粗微调同轴、粗调行程30mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置100-240V宽电压变压器，双路电源输出 |
载物台 | 4”双层机械移动平台，平台面积230X215mm，行程105x 105mm，带玻璃平台，右手位X、Y移动手轮，配平台接口 |
反射照明系统 | 带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。单颗大功率5W LED，暖色，光强连续可调。 |
透射照明系统 | 单颗大功率5W LED，暖色（色温2850K-3250K），光强连续可调。N.A.0.5聚光镜，带可变孔径光阑 |
其他附件 | 起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板 |
反射用干涉滤色片组 | |
金相分析系统 | FMIA2023正版金相分析软件、索尼芯片1200万摄像装置、0.5X适配镜接口、 高精度测微尺（100x0.01mm、100x0.01cm，校准点：d = 0.15mm、d = 0.07mm）。 |
选配配置 | |
部件 | 规格 |
目镜 | 高眼点大视野平场目镜PL10X/22mm（视度可调，可带测微尺） |
高眼点大视野平场目镜PL15X/16mm | |
物镜 | 无限远长距平场消色差物镜LMPFL 100X/0.80 WD2.1mm |
微分干涉 | DIC微分干涉组件 |
电脑 | 惠普商务机 |
FMIA2023金相图像分析软件概述：
FMIA2023版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2023版金相图像分析软件系统。
软件系统国标库内包含了150个类别约760个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
|
FMIA2023金相图像分析软件特性：
(1)、软件安装更直观简洁：全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
(2)、正版软件保证体系：软件安装完成后，首**行正版软件**，其次进行电脑硬件ID注册，从而保证客户正版权益。
(3)、需求标准可定制：标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。

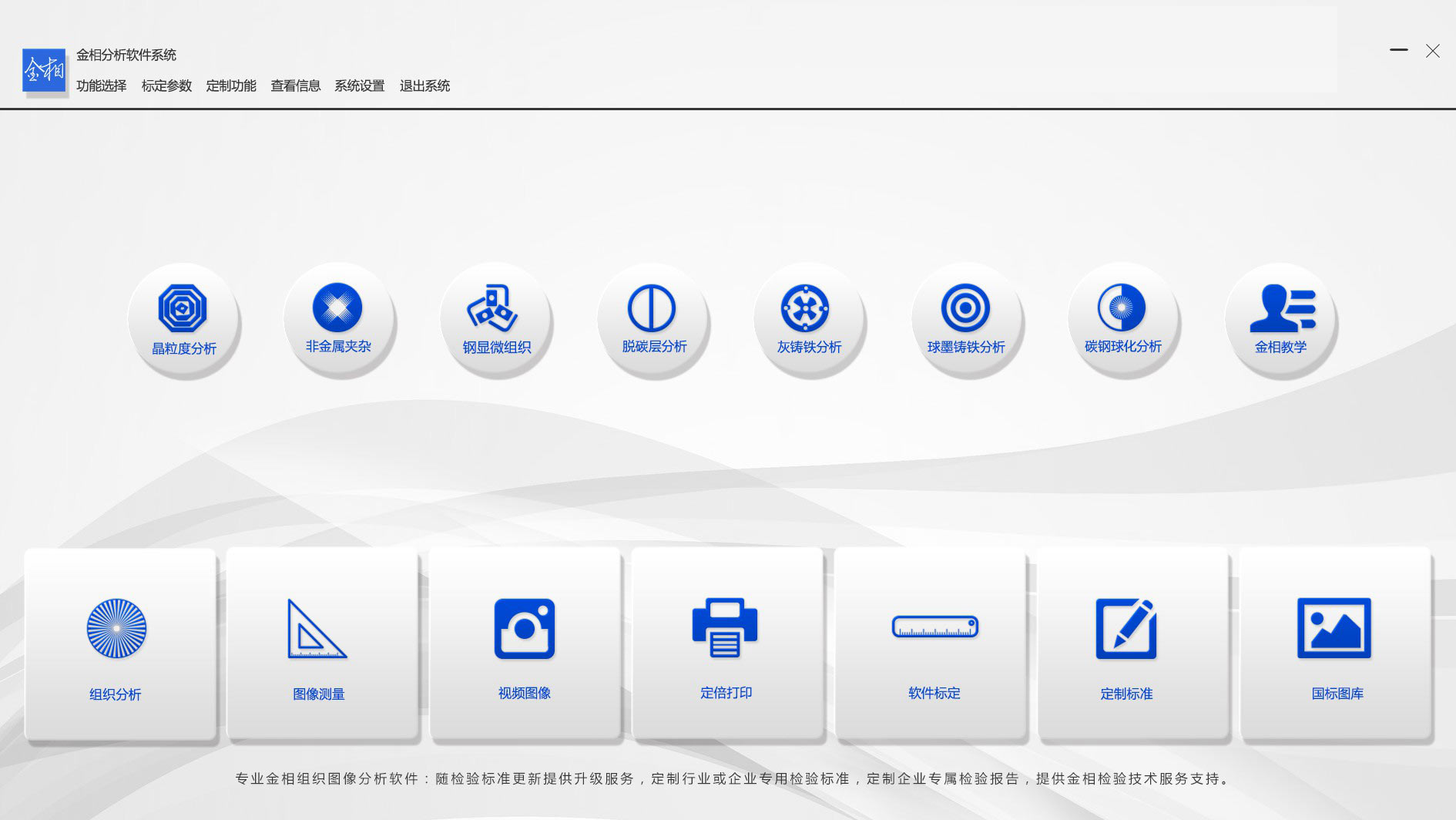

(4)、7大检验类别快速入口：统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。
(5)、报告模板可修改：可为不同企业量身定做报告模板。
(6)、正版软件可升级：依据**标准化委员会标准推行时间，进行软件免费升级。
(7)、适用电脑系统广：本软件可在Windows 10、Windows11 下安装运行。
FMIA2023金相图像分析软件标准：国标库包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；软件随机发行约120个常用子模块，其他均是终生免费升级调用。

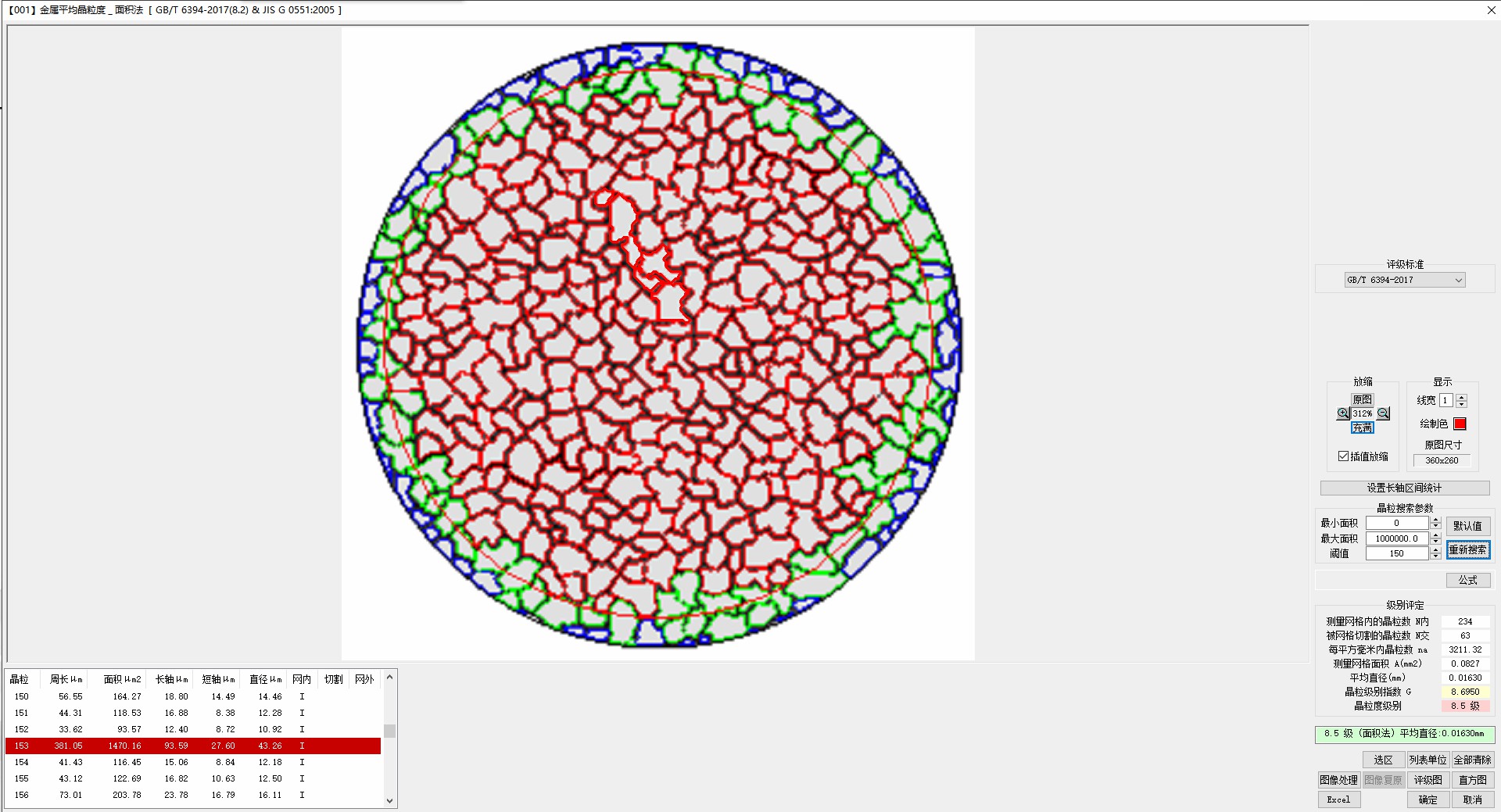

GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2021球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM E45-2013钢中夹杂物含量的评定方法
|
FMIA2023金相图像分析软件基本功能：
1、 组织分析：正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)、自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
(2)、比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
(3)、多模块评级：可以同时统计多个模块。
|

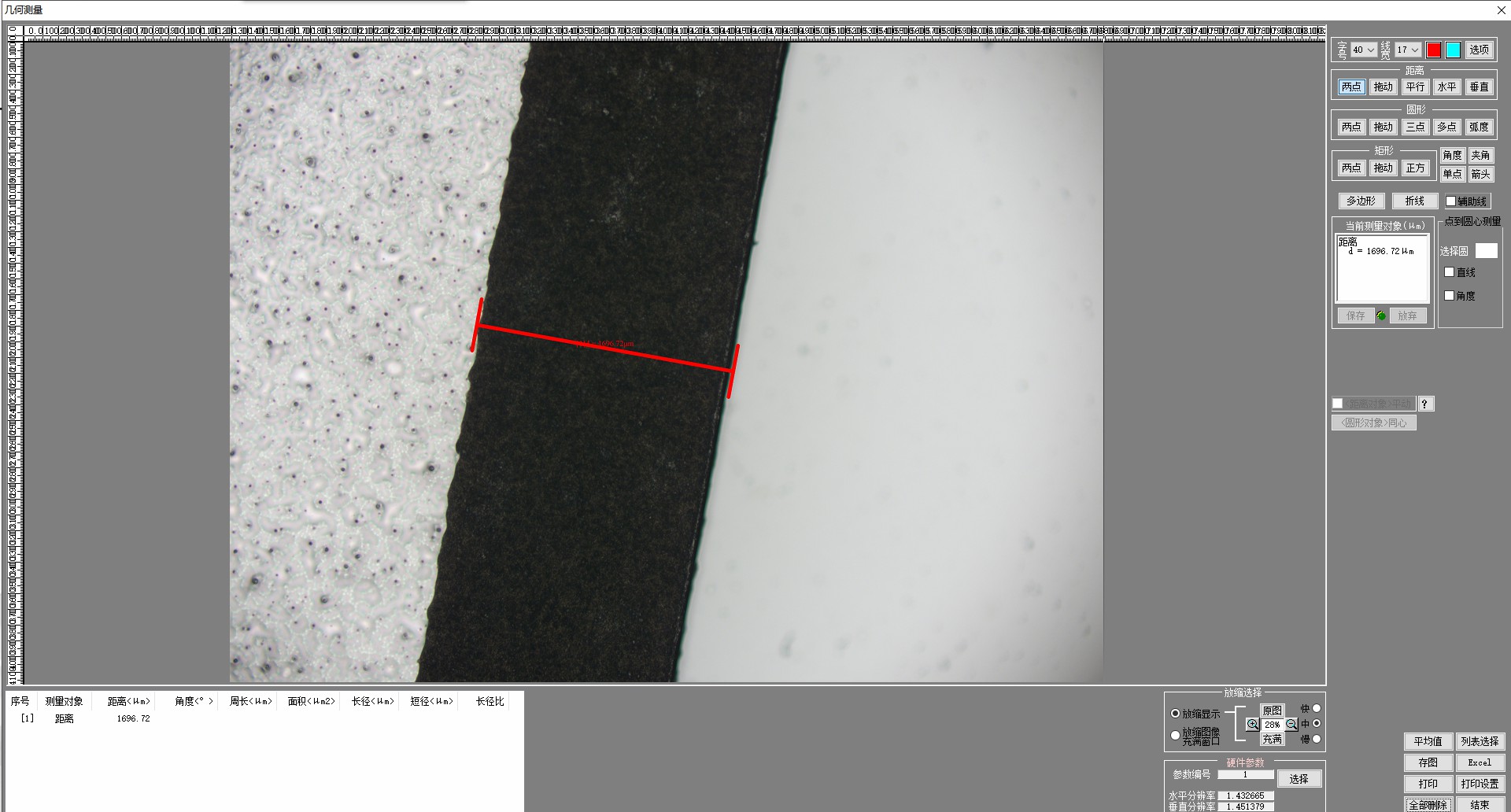

2、图像测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
(1)、数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
(2)、保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
|

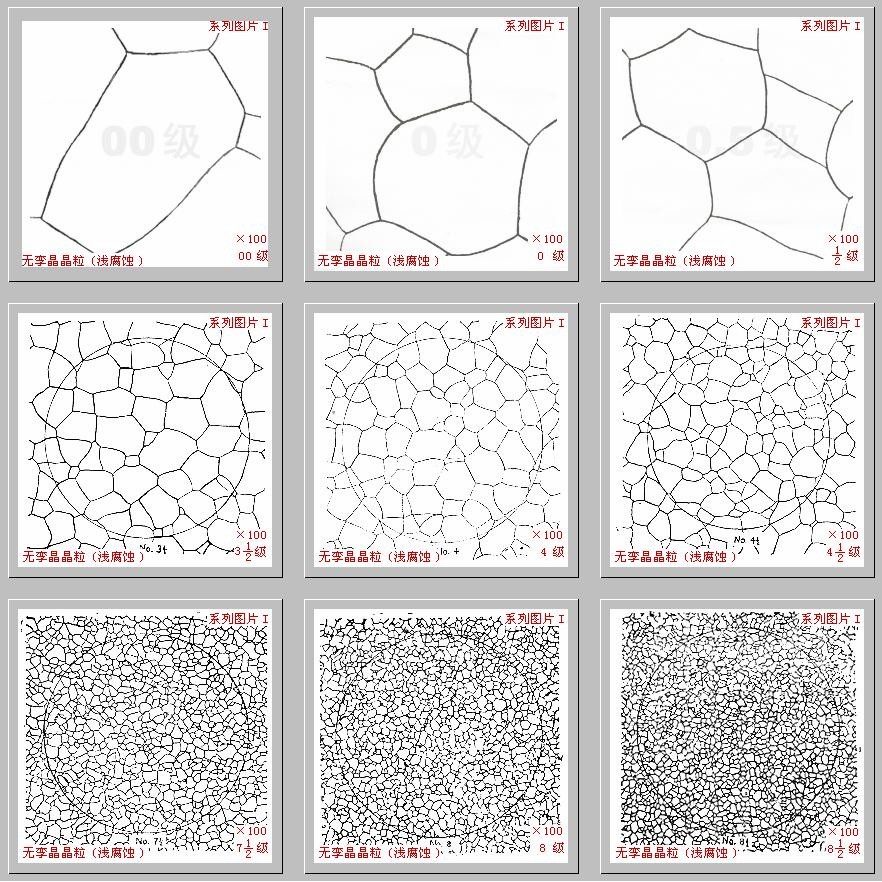

3、国标图库：软件提供了查看图库功能，为用户提供了**标准级别图库。
|

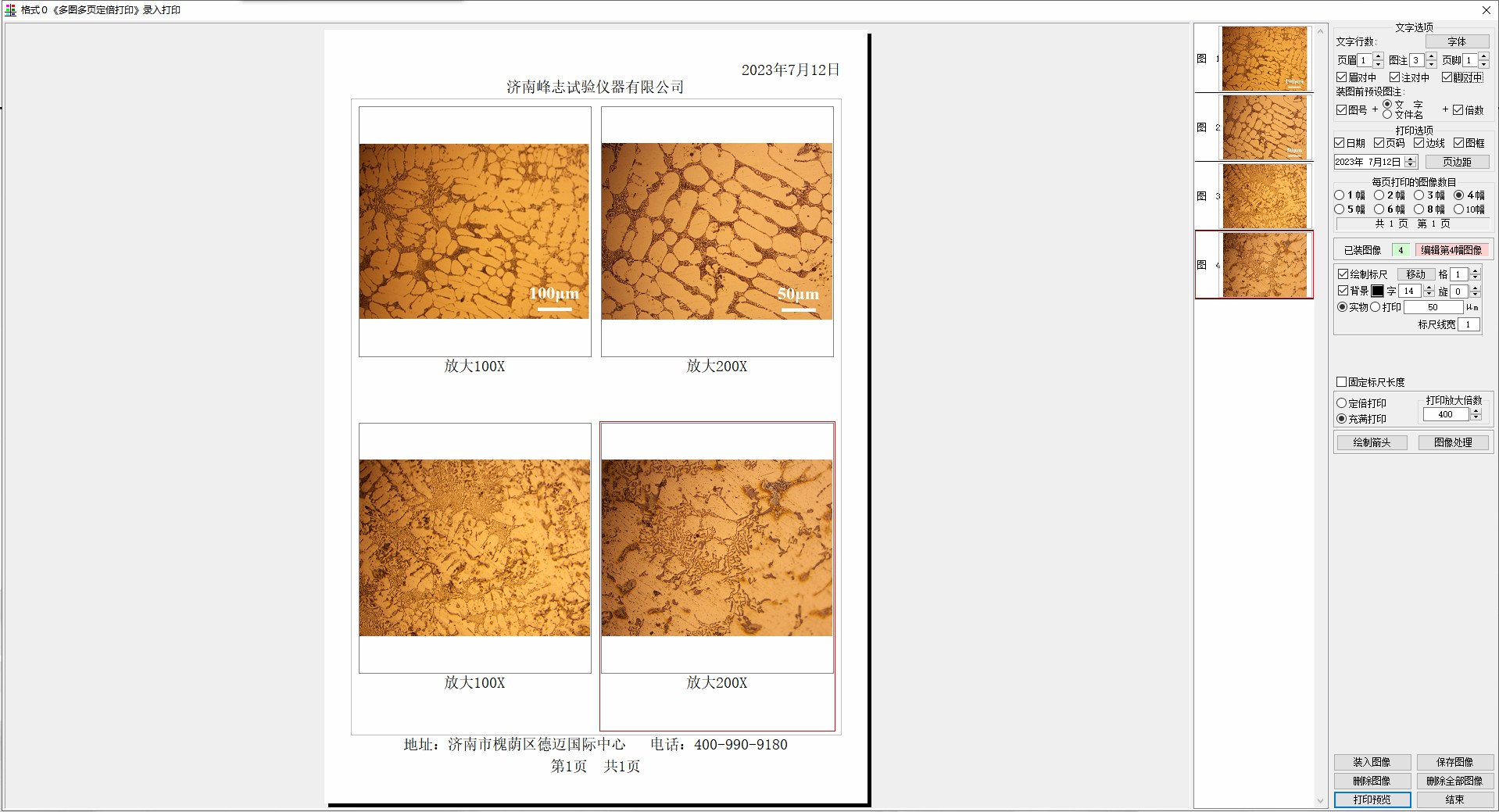

4、定倍打印：软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
|
5、检验报告：可生成WORD、EXCEL、PDF报告模式.
|
6、FMIA2023金相图像分析软件组成：
(1)、软件程序FMIA2023（U盘）；
(2)、加密锁：USB型+动态码验证；
(3)、文字资料：《使用说明书》（在U盘上）；
(4)、0.01mm测微标尺。
(5)、CCD摄像装置（选配）。
(6)、适配镜接口（选配）。
