FL7000W电脑型金相显微镜
所属分类：
正置金相显微镜
24小时电话：
产品详情
FL7000W电脑型金相显微镜概述：
FL7000W电脑型金相显微镜为三目正置式金相显微镜，适用于对不透明物体进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有图像清晰、衬度好，操作方便等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
观察系统：三目观察筒，单视度可调，镜筒30°倾斜，可连接摄像装置。
机械载物台：双层机械式载物台，尺寸：185*140mm；移动范围：75mm*50mm，适度的设计理念，使用者操作载物台时更方便更舒适。
落射照明系统：6V20W卤素灯，亮度可调。内置视场光阑、（黄、绿、蓝、磨砂玻璃）滤色片转换装置，推拉式起偏振器
FL7000W电脑型金相显微镜配置表：
标准配置 | |
部件 | 规格 |
光学系统 | 有限远色差校正光学系统 |
观察筒 | 三目镜，倾斜30˚,(内置检偏振片,可进行切换) |
目镜 | 大视野 WF10X(Φ18mm) |
标配物镜 （长距平场消色差物镜） | PL L5X/0.12 WD15.5 mm |
PL L10X/0.25 WD8.80mm | |
PL L40X/0.6 WD3.73 mm | |
PL L60X/0.75 WD1.34 mm | |
转换器 | 四孔(内向式滚珠内定位) |
调焦机构 | 粗微动同轴调焦, 微动格值:2μm, 粗动松紧可调,带锁紧和限位装置 |
载物台 | 双层机械移动式 (尺寸:185mmX140mm,移动范围:75mmX50mm) |
照明系统 | 6V 20W,卤素灯, 亮度可调；落射照明器带视场光阑、孔径光阑、起偏振片。 |
滤色片 | 配磨砂玻璃，黄、绿、蓝滤色片 |
金相分析系统 | FMIA2023正版金相分析软件、索尼芯片500万摄像装置、0.65X适配镜接口、 高精度测微尺（100x0.01mm、100x0.01cm，校准点：d = 0.15mm、d = 0.07mm）。 |
选配配置 | |
部件 | 规格 |
目镜 | 大视野 WF10X(Φ18mm)分化目镜 |
大视野 WF16X(Φ11mm) | |
选配物镜 （长距平场消色差物镜） | PL L 20X/0.40 WD8.6mm |
PL L 50X/0.70 WD2.02mm | |
PL L 80X/0.80 WD0.96mm | |
PL L 100X/0.85 WD0.4mm | |
摄像装置 | 1200万等像素索尼芯片摄像装置 |
电脑 | 惠普商务机 |
FMIA2023金相图像分析软件概述：
FMIA2023版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2023版金相图像分析软件系统。
软件系统国标库内包含了150个类别约760个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
|
FMIA2023金相图像分析软件特性：
(1)、软件安装更直观简洁：全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
(2)、正版软件保证体系：软件安装完成后，首**行正版软件**，其次进行电脑硬件ID注册，从而保证客户正版权益。
(3)、需求标准可定制：标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。

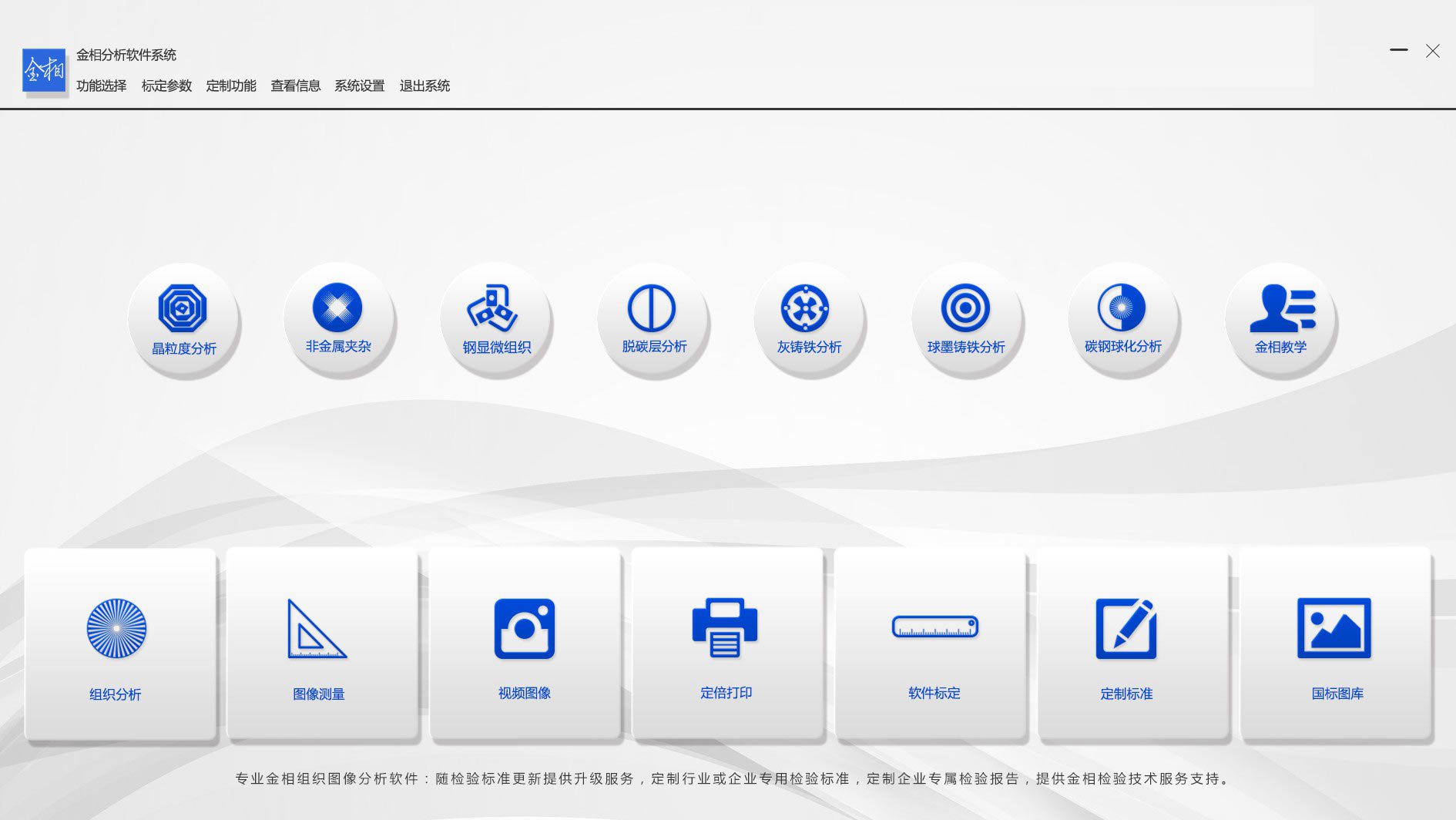

(4)、7大检验类别快速入口：统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。
(5)、报告模板可修改：可为不同企业量身定做报告模板。
(6)、正版软件可升级：依据**标准化委员会标准推行时间，进行软件免费升级。
(7)、适用电脑系统广：本软件可在Windows 10、Windows11 下安装运行。
FMIA2023金相图像分析软件标准：国标库包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；软件随机发行约120个常用子模块，其他均是终生免费升级调用。

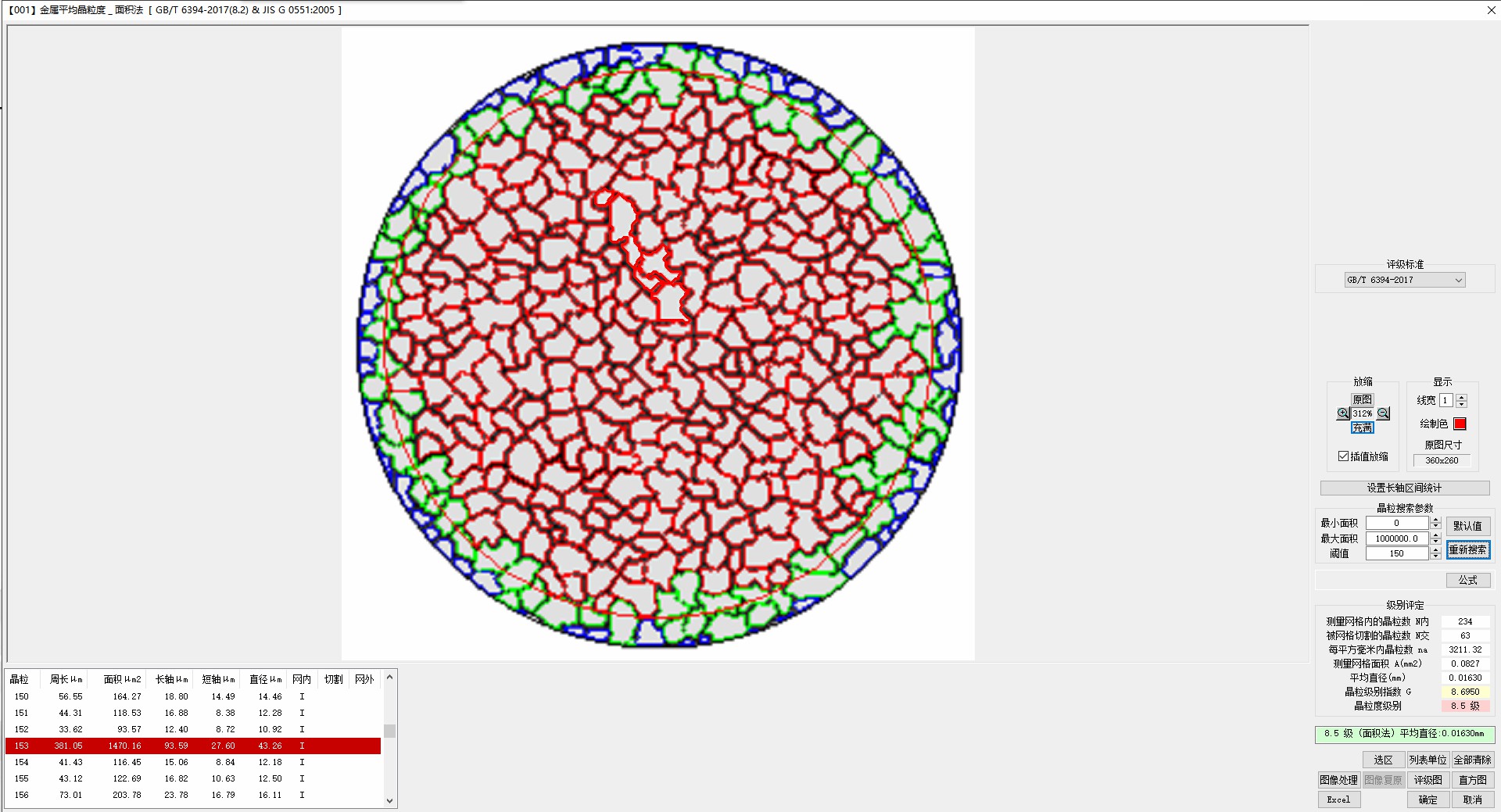

GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2021球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM E45-2013钢中夹杂物含量的评定方法
|
FMIA2023金相图像分析软件基本功能：
1、 组织分析：正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
(1)、自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
(2)、比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
(3)、多模块评级：可以同时统计多个模块。
|

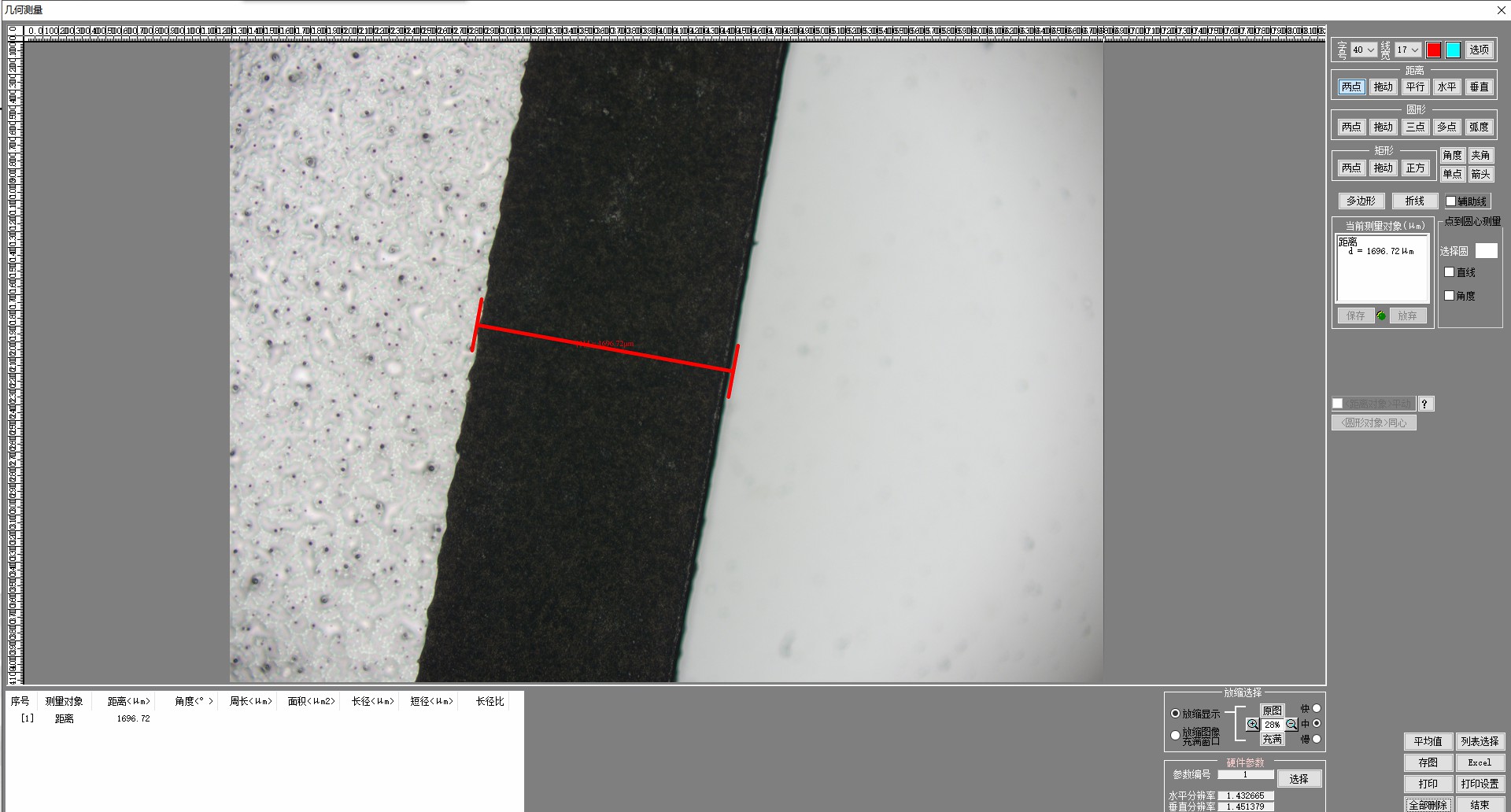

2、图像测量：软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
(1)、数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
(2)、保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
|

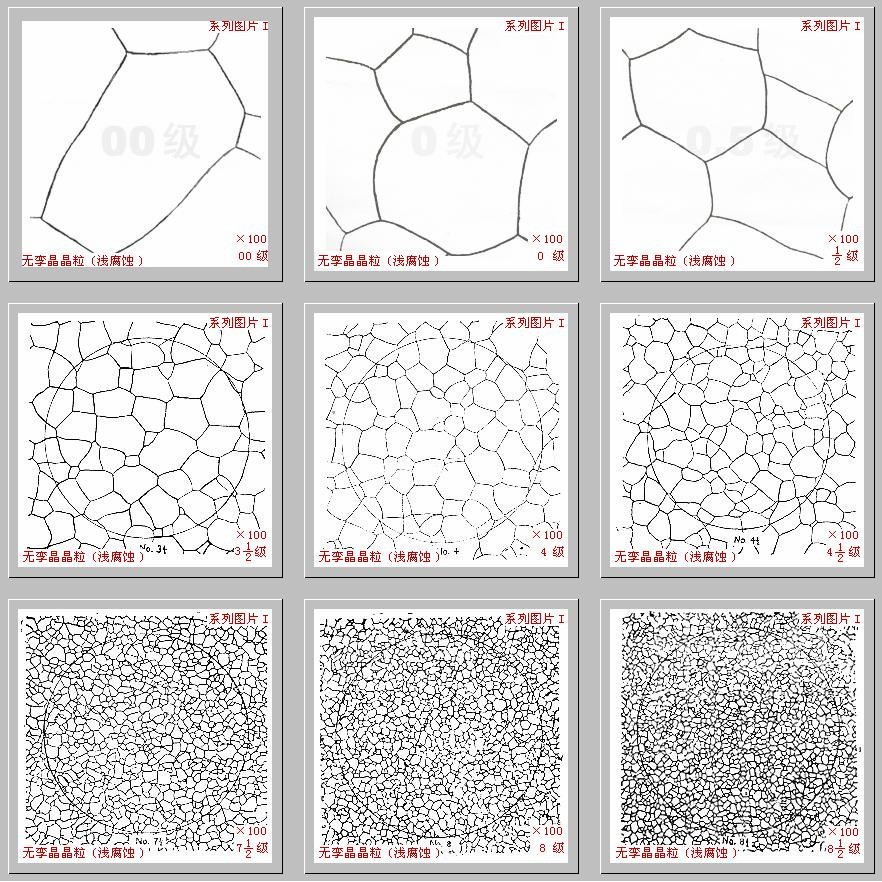

3、国标图库：软件提供了查看图库功能，为用户提供了**标准级别图库。
|

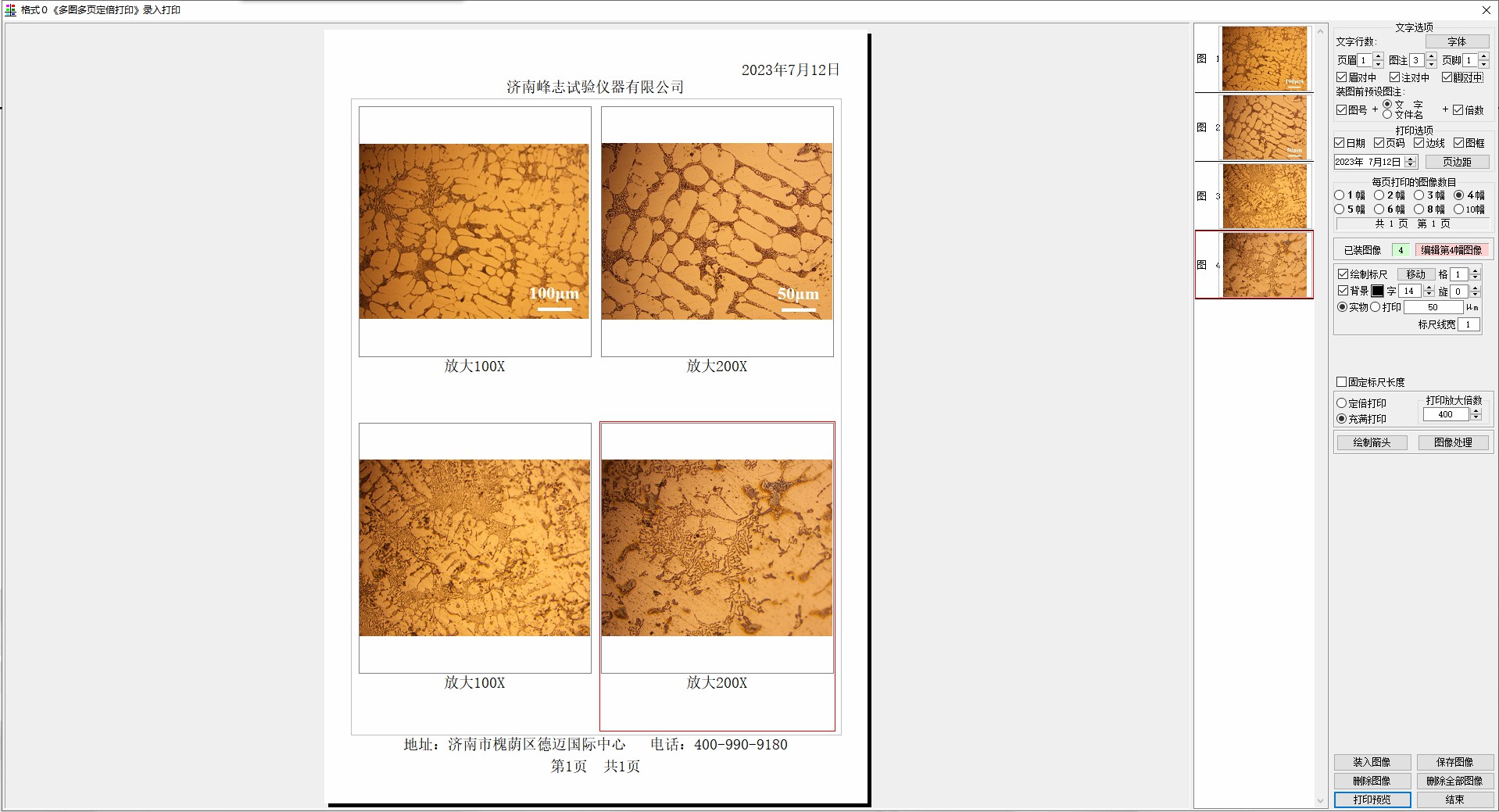

4、定倍打印：软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
|
5、检验报告：可生成WORD、EXCEL、PDF报告模式.
|
6、FMIA2023金相图像分析软件组成：
(1)、软件程序FMIA2023（U盘）；
(2)、加密锁：USB型+动态码验证；
(3)、文字资料：《使用说明书》（在U盘上）；
(4)、0.01mm测微标尺。
(5)、CCD摄像装置（选配）。
(6)、适配镜接口（选配）。
